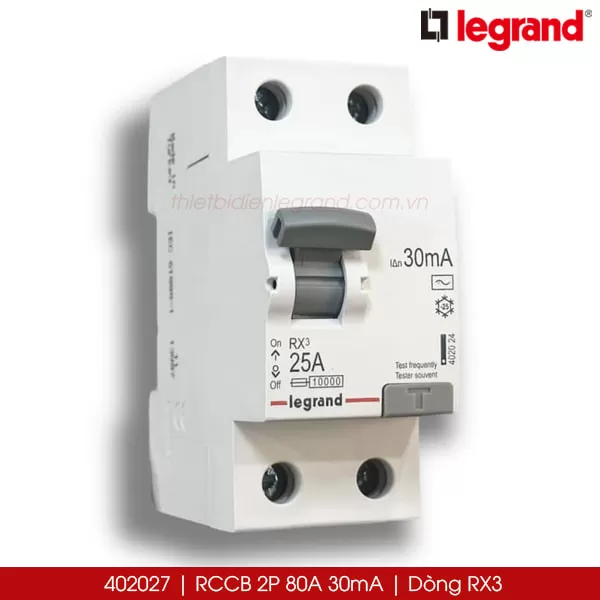

Đặc điểm nổi bật của Át chống giật Legrand RCCB 2P/80A - 30mA - 402027:

• Bảo vệ chống điện giật hiệu quả: Tự động ngắt mạch khi phát hiện dòng rò xuống đất ở mức nguy hiểm (30mA), bảo vệ an toàn tính mạng cho người sử dụng.
• Độ nhạy cao: Phát hiện nhanh chóng các dòng rò nhỏ.
• Hoạt động ổn định: Đảm bảo hiệu suất làm việc tin cậy.
• Thiết kế theo tiêu chuẩn châu Âu: Đảm bảo chất lượng và độ bền cao.
• Lắp đặt dễ dàng: Tương thích với các tủ điện dân dụng và công nghiệp tiêu chuẩn.
• Nút TEST: Tích hợp nút kiểm tra định kỳ chức năng chống giật của RCCB.
• Dòng định mức lớn: Phù hợp cho các mạch điện 1 pha có dòng tiêu thụ cao hơn (lên đến 80A).

Công dụng:

• Bảo vệ người sử dụng khỏi nguy cơ điện giật do chạm trực tiếp hoặc gián tiếp vào các phần tử mang điện hoặc do dòng rò xuống đất trong các mạch điện 1 pha có dòng định mức lớn (lên đến 80A).
• Thường được lắp đặt cho các khu vực có nguy cơ điện giật cao và sử dụng nhiều thiết bị điện công suất lớn như bếp điện, máy nước nóng dung tích lớn, hoặc các ứng dụng thương mại nhỏ.

Cách sử dụng:

1. Lắp đặt: Gắn RCCB lên thanh ray DIN 35mm trong tủ điện, sau át tô mát bảo vệ quá dòng (MCB) có dòng định mức phù hợp (≤ 80A).
2. Đấu nối: Kết nối dây nguồn (dây nóng L và dây nguội N) vào các cực vào và dây tải ra vào các cực ra tương ứng. Lưu ý quan trọng: Đấu nối đúng cực, dây nóng vào L và dây nguội vào N. Sử dụng dây dẫn có tiết diện phù hợp với dòng 80A.
3. Vận hành:
   • Bật (ON): Gạt tay gạt lên vị trí "I" hoặc "ON" để cấp điện cho mạch.
   • Tắt (OFF): Gạt tay gạt xuống vị trí "O" hoặc "OFF" để ngắt điện.
   • Khi có dòng rò: RCCB sẽ tự động ngắt mạch, tay gạt sẽ chuyển về vị trí "OFF". Cần kiểm tra và khắc phục nguyên nhân gây rò rỉ trước khi bật lại.
4. Kiểm tra định kỳ: Nhấn nút TEST (thường có màu xanh hoặc cam) ít nhất mỗi tháng một lần để đảm bảo chức năng chống giật của RCCB vẫn hoạt động tốt. Khi nhấn nút TEST, RCCB phải tự động ngắt mạch.

Cấu tạo:

Át chống giật RCCB 2P/80A - 30mA bao gồm các bộ phận chính sau:

1. Vỏ nhựa: Làm bằng vật liệu nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện.
2. Cơ cấu đóng cắt: Hệ thống các tiếp điểm động và tĩnh, lò xo và cơ chế truyền động liên kết với tay gạt, được thiết kế để chịu được dòng điện 80A.
3. Biến dòng vi sai (Zero-Phase Current Transformer): Đây là bộ phận quan trọng nhất, có khả năng phát hiện sự mất cân bằng dòng điện giữa dây nóng và dây nguội (dấu hiệu của dòng rò).
4. Mạch điện tử so sánh và kích hoạt: Xử lý tín hiệu từ biến dòng vi sai và kích hoạt cơ cấu ngắt mạch khi phát hiện dòng rò vượt quá ngưỡng 30mA.
5. Rơ-le ngắt mạch (Tripping Relay): Khi được kích hoạt bởi mạch điện tử, rơ-le sẽ tác động lên cơ cấu đóng cắt, ngắt mạch điện.
6. Nút TEST: Cho phép người dùng kiểm tra chức năng hoạt động của RCCB bằng cách tạo ra một dòng rò giả lập nhỏ.
7. Đầu nối dây (Terminal): Các клемы винтовые (vít) lớn hơn để kết nối dây điện vào và ra, đảm bảo tiếp xúc điện tốt với dòng 80A.
8. Cơ cấu cài đặt trên DIN rail: Thiết kế để dễ dàng gài và tháo lắp trên thanh ray DIN tiêu chuẩn.
9. Tay gạt: Dùng để thao tác đóng/ngắt mạch bằng tay và hiển thị trạng thái hoạt động của RCCB.
