Thông Số Kỹ Thuật Tiêu Chuẩn Của Van Bi Rắc Co PVC D21:

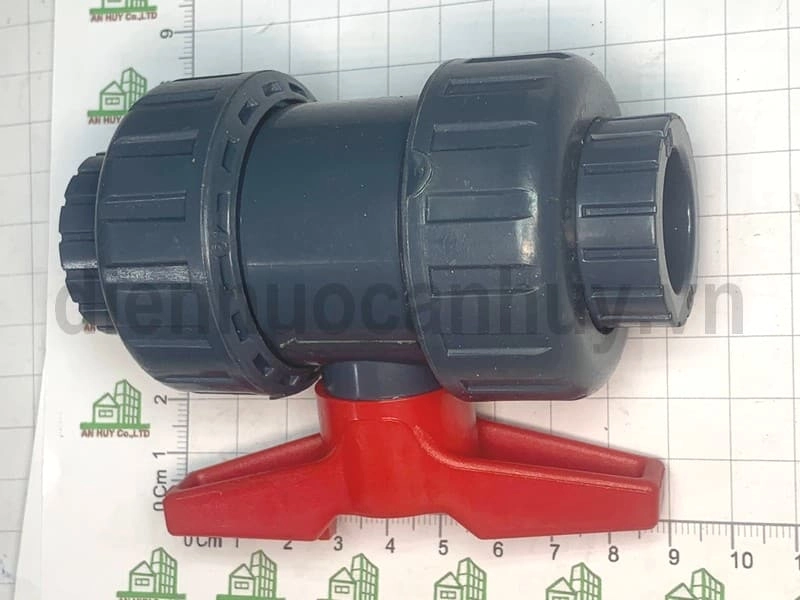

Tên sản phẩm: Van bi rắc co PVC D21

Vật liệu thân van: Nhựa PVC (Polyvinyl Chloride). Có thể là uPVC (Unplasticized PVC) hoặc cPVC (Chlorinated PVC) tùy ứng dụng. uPVC phổ biến hơn cho các ứng dụng thông thường.

Kích thước danh nghĩa: DN15 (tương đương với đường kính trong khoảng 15mm, và đường kính ngoài ống là phi 21mm).

Lưu ý: D21 thường chỉ đường kính ngoài của ống PVC mà van sẽ kết nối. Kích thước danh nghĩa của van thường là DN15.

Kiểu kết nối: Rắc co (Union Ends) ở cả hai đầu.

Áp suất làm việc tối đa

Thường là PN10 (10 bar hoặc ≈ 145 PSI) hoặc PN16 (16 bar hoặc ≈ 232 PSI).

Nhiệt độ làm việc tối đa

Đối với uPVC: Thường từ 0°C đến 60°C (hoặc 32°F đến 140°F).

Đối với cPVC: Có thể chịu được nhiệt độ cao hơn, thường lên đến 95°C (hoặc 203°F).

Vật liệu gioăng làm kín

Thường là EPDM (Ethylene Propylene Diene Monomer) hoặc PTFE (Polytetrafluoroethylene).

EPDM phổ biến cho các ứng dụng nước thông thường. PTFE thường được sử dụng cho các ứng dụng hóa chất.

Vật liệu bi van (Ball Material): PVC (cùng loại với thân van)

Vật liệu tay gạt : Thường là nhựa PVC hoặc ABS.

Cấu Tạo Của Van Bi Nhựa Rắc Co PVC

Van bi nhựa rắc co PVC có cấu tạo gồm các bộ phận chính sau:

Làm từ nhựa PVC, uPVC hoặc cPVC, đảm bảo khả năng chống ăn mòn và chịu được nhiều loại hóa chất.

Có hình dạng trụ hoặc cầu, bao bọc các bộ phận bên trong.

Bề mặt ngoài thường được xử lý để tạo độ bóng và tinh tế.

Hai đầu van được thiết kế dạng rắc co, giúp kết nối dễ dàng với ống nhựa bằng cách dán keo.

Đảm bảo kết nối kín khít, không rò rỉ.

Quả cầu nhựa tròn, đục lỗ ở giữa, nằm bên trong thân van.

Xoay quanh trục vuông góc với dòng chảy để điều khiển đóng/mở van.

Khi lỗ trên bi thẳng hàng với đường ống, van mở; khi lỗ vuông góc, van đóng.

Thanh kim loại hoặc nhựa cứng, xuyên qua bi van và kết nối với tay gạt.

Truyền động lực từ tay gạt để xoay bi van.

Bộ phận điều khiển van, thường làm từ nhựa hoặc kim loại.

Xoay tay gạt để mở hoặc đóng van.

Có thể có vạch chỉ thị trạng thái đóng/mở.

Các vòng đệm làm từ cao su hoặc vật liệu tương tự, đặt giữa các bộ phận để đảm bảo kín khít, chống rò rỉ.

Nguyên Lý Hoạt Động Của Van Bi Rắc Co Nhựa PVC

Khi xoay tay gạt, trục van xoay, kéo theo bi van xoay.

Khi lỗ trên bi thẳng hàng với đường ống, chất lỏng hoặc khí có thể chảy qua.

Khi lỗ trên bi vuông góc với đường ống, dòng chảy bị chặn lại.

Các Loại Van Bi Nhựa Rắc Co PVC Phổ Biến Hiện Nay

PVC: Phổ biến nhất, giá thành thấp, phù hợp với nhiều ứng dụng thông thường.

uPVC: Chịu được áp lực và nhiệt độ cao hơn PVC, thường dùng trong hệ thống nước nóng.

cPVC: Cao cấp nhất, chịu được hóa chất mạnh và axit, dùng trong công nghiệp.

Ưu Điểm Của Van Bi Nhựa Rắc Co PVC

Van bi nhựa rắc co PVC sở hữu nhiều ưu điểm vượt trội, khiến chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp và dân dụng:

Tính chất của vật liệu: Nhựa PVC có khả năng chống ăn mòn hóa học cao, chịu được nhiều loại axit, bazơ, muối và các chất lỏng khác.

Các biến thể: Đặc biệt, van bi nhựa rắc co uPVC và cPVC còn có khả năng chống ăn mòn vượt trội hơn, phù hợp với môi trường khắc nghiệt.

Lợi ích: Điều này giúp kéo dài tuổi thọ van, giảm chi phí bảo trì và thay thế.

Kết nối rắc co: Kết nối đơn giản, chỉ cần dán keo, không cần dụng cụ hay kỹ năng đặc biệt.

Tiết kiệm: Tiết kiệm thời gian và công sức lắp đặt, đặc biệt hữu ích trong các không gian chật hẹp.

So sánh: So với van bi kim loại, van bi nhựa rắc co PVC có giá thành thấp hơn đáng kể.

Lợi ích: Giúp tiết kiệm chi phí đầu tư cho dự án.

Tính chất: Nhựa PVC nhẹ hơn kim loại.

Lợi ích: Dễ dàng vận chuyển và lắp đặt, giảm tải trọng lên hệ thống đường ống.

Cơ chế: Cơ chế đóng mở nhanh chóng và dễ dàng bằng tay gạt.

Độ bền: Ít bị kẹt hay rò rỉ nhờ cấu tạo đơn giản và gioăng làm kín chất lượng.

Kích thước: Có sẵn nhiều kích thước từ DN15 đến DN110 (D21 - D114) ( 1/2'' - 4''), phù hợp với nhiều loại đường ống.

Vật liệu: Các loại nhựa PVC, uPVC, cPVC đáp ứng các yêu cầu khác nhau về áp suất, nhiệt độ và môi trường.

Tái chế: Nhựa PVC có thể tái chế, giảm tác động đến môi trường.

An toàn: Không gây ô nhiễm nguồn nước hoặc chất lỏng vận chuyển.

Ứng Dụng Của Van Bi Nhựa Rắc Co PVC

Hệ thống cấp thoát nước

Điều khiển dòng chảy trong hệ thống cấp nước sinh hoạt, đảm bảo cung cấp nước sạch cho các hộ gia đình.

Ứng dụng trong hệ thống cấp nước công nghiệp, phục vụ cho các nhà máy, xí nghiệp.

Sử dụng trong hệ thống tưới tiêu nông nghiệp, cung cấp nước cho cây trồng.

Kiểm soát dòng chảy trong hệ thống thoát nước mưa, giúp ngăn ngừa ngập úng.

Ứng dụng trong hệ thống thoát nước thải sinh hoạt và công nghiệp, xử lý nước thải trước khi thải ra môi trường.

Hệ thống Xử lý nước

Kiểm soát dòng chảy trong hệ thống lọc và xử lý nước bể bơi, đảm bảo chất lượng nước luôn đạt chuẩn.

Nhà máy xử lý nước:

Sử dụng trong các quy trình xử lý nước thải, nước cấp, và các hệ thống lọc nước công nghiệp, góp phần bảo vệ môi trường và sức khỏe cộng đồng.

Hệ thống Tưới tiêu

Điều khiển việc đóng mở các đường ống dẫn nước trong hệ thống tưới tự động cho cây trồng, vườn hoa, sân golf, giúp tiết kiệm nước và nhân công.

Hệ thống tưới nhỏ giọt:

Điều chỉnh lưu lượng nước tưới chính xác đến từng gốc cây, tối ưu hóa hiệu quả sử dụng nước và phân bón.

Hệ thống Hóa chất

Van bi nhựa rắc co PVC, đặc biệt là loại cPVC, chịu được nhiều loại hóa chất ăn mòn, phù hợp để dẫn các loại hóa chất loãng, axit, bazơ.

Công nghiệp hóa chất:

Sử dụng trong các nhà máy sản xuất hóa chất, phòng thí nghiệm, và các quy trình công nghiệp khác liên quan đến hóa chất, đảm bảo an toàn và hiệu quả sản xuất.

Các ngành công nghiệp khác

Sử dụng trong các hệ thống sản xuất và chế biến thực phẩm, đồ uống, đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm nghiêm ngặt.

Ứng dụng trong các dây chuyền sản xuất và đóng gói dược phẩm, yêu cầu độ sạch cao và không gây phản ứng với các thành phần thuốc.

Điều khiển dòng chảy trong các hệ thống nuôi trồng thủy sản, ao hồ, bể cá, đảm bảo môi trường sống tốt cho các loài thủy sản.

Van còn được ứng dụng trong nhiều ngành công nghiệp khác như sản xuất giấy, dệt may, in ấn, ...

Lưu Ý Khi Lắp Đặt Và Sử Dụng Van Bi Rắc Co PVC

Lựa chọn: Chọn loại van phù hợp với yêu cầu về áp suất, nhiệt độ và môi trường sử dụng.

Lắp đặt: Thực hiện theo đúng kỹ thuật để đảm bảo kín khít, không rò rỉ. Sử dụng keo dán chuyên dụng cho ống và rắc co PVC.

Bảo dưỡng: Bảo dưỡng định kỳ để kéo dài tuổi thọ van, bao gồm kiểm tra gioăng làm kín, vệ sinh và tra dầu mỡ (nếu cần).
