Cấu tạo và Đặc điểm kỹ thuật

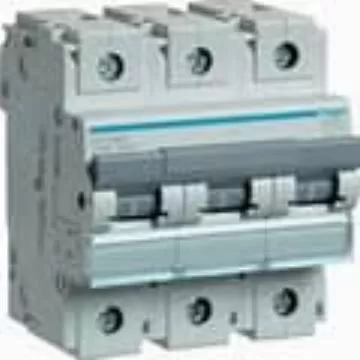

MCB 3 pha 90A của Hager có các đặc điểm kỹ thuật chính:

• Loại sản phẩm: MCB (Miniature Circuit Breaker) - Aptomat tép.
• Số pha (cực): 3P (3 Poles) - Thiết bị này được thiết kế để bảo vệ hệ thống điện 3 pha, ngắt đồng thời cả 3 dây pha khi xảy ra sự cố.
• Dòng định mức (Rated Current): 90A - Đây là dòng điện tối đa mà MCB có thể chịu đựng liên tục mà không bị ngắt.
• Điện áp định mức (Rated Voltage): Thường là 400V AC hoặc 415V AC (đối với hệ thống 3 pha).
• Khả năng cắt dòng ngắn mạch (Breaking Capacity - Icu/Ics): Đây là thông số quan trọng cho biết khả năng chịu đựng và ngắt dòng điện lớn khi xảy ra ngắn mạch. Với MCB Hager, khả năng cắt phổ biến thường là 6kA, 10kA hoặc 15kA tùy thuộc vào từng dòng sản phẩm cụ thể (ví dụ: dòng HLF, HMC của Hager có thể lên tới 10kA hoặc 15kA). Cần kiểm tra mã sản phẩm cụ thể để biết chính xác.
• Đường cong đặc tính (Tripping Curve): Phổ biến nhất là đường cong C (Type C), có nghĩa là MCB sẽ ngắt khi dòng điện vượt quá 5-10 lần dòng định mức (In). Đường cong C phù hợp cho các tải thông thường có dòng khởi động vừa phải như chiếu sáng, ổ cắm, động cơ nhỏ. Một số dòng có thể có đường cong B (2-5 In) hoặc D (10-20 In) tùy ứng dụng.
• Tiêu chuẩn: Đạt các tiêu chuẩn quốc tế như IEC/EN 60898-1 hoặc IEC/EN 60947-2, đảm bảo chất lượng và độ an toàn.
• Gắn kết: DIN Rail mounting (gắn thanh ray DIN) - Thiết kế tiêu chuẩn để dễ dàng lắp đặt vào tủ điện.
• Độ bền cơ học và điện: Được thiết kế để chịu được số lần đóng/ngắt lớn (ví dụ: 20.000 chu kỳ cơ học, 4.000 chu kỳ điện).
• Nhiệt độ hoạt động: Thường trong khoảng từ −25∘C đến +60∘C.
• Kích thước: MCB 3 pha 90A thường có kích thước chiếm khoảng 3-4 module trên thanh ray DIN.

Ưu điểm nổi bật

• Bảo vệ toàn diện: Cung cấp khả năng bảo vệ hiệu quả chống lại quá tải và ngắn mạch, ngăn ngừa hư hỏng thiết bị và nguy cơ cháy nổ.
• Độ tin cậy cao: Sản phẩm của Hager nổi tiếng về chất lượng và độ bền, được sản xuất theo tiêu chuẩn quốc tế nghiêm ngặt.
• Vận hành an toàn: Cơ chế ngắt nhanh chóng và chính xác khi có sự cố, đảm bảo an toàn cho hệ thống điện và người sử dụng.
• Lắp đặt dễ dàng: Thiết kế module gắn thanh ray DIN giúp việc lắp đặt và thay thế thuận tiện, nhanh chóng.
• Chỉ thị trạng thái: Thường có cửa sổ chỉ thị ON/OFF rõ ràng, giúp dễ dàng nhận biết trạng thái hoạt động của MCB.
• Tuổi thọ cao: Động cơ và vật liệu chất lượng cao giúp sản phẩm hoạt động ổn định và bền bỉ trong thời gian dài.

Ứng dụng

Át MCB 3 pha 90A Hager được ứng dụng rộng rãi trong:

• Các công trình thương mại và công nghiệp: Bảo vệ các mạch điện chính của máy móc, thiết bị, hệ thống chiếu sáng lớn, hệ thống HVAC (điều hòa không khí, thông gió).
• Hệ thống phân phối điện lớn: Làm thiết bị bảo vệ cho các nhánh mạch trong tủ phân phối điện tổng.
• Các tòa nhà dân dụng lớn: Bảo vệ các tải điện 3 pha như máy bơm nước công suất lớn, bếp từ công nghiệp, máy lạnh trung tâm.
• Hệ thống năng lượng tái tạo: Bảo vệ các mạch điện trong hệ thống điện mặt trời, điện gió.

Lưu ý khi lựa chọn và sử dụng

• Xác định dòng điện phù hợp: Chọn MCB có dòng định mức phù hợp với tổng công suất tải mà nó cần bảo vệ. Dòng định mức của MCB không được lớn hơn khả năng chịu tải của dây dẫn.
• Kiểm tra khả năng cắt dòng ngắn mạch (kA): Đảm bảo Icu của MCB lớn hơn hoặc bằng dòng ngắn mạch tối đa có thể xảy ra tại điểm lắp đặt để MCB có thể ngắt an toàn mà không bị hư hỏng.
• Đường cong đặc tính: Lựa chọn đường cong (B, C, D) phù hợp với đặc điểm của tải (ví dụ: tải có dòng khởi động cao như động cơ lớn nên dùng đường cong D).
• Lắp đặt đúng kỹ thuật: Nên được lắp đặt bởi thợ điện có chuyên môn để đảm bảo an toàn và tuân thủ các quy định về điện.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ để đảm bảo MCB vẫn hoạt động tốt và không có dấu hiệu hư hỏng.
