Danh mục: Át chống dòng rò và bảo vệ quá tải (RCBO - Residual Current Circuit Breaker with Overcurrent protection)

Thiết kế: RCBO 2 cực (2P), dòng định mức 32A, dòng rò tác động 30mA, đường cong tác động loại C.

Kích thước: Thiết kế dạng module tiêu chuẩn, thường chiếm 2 module trên thanh ray DIN (chiều rộng khoảng 36mm). Kích thước chi tiết có thể tham khảo datasheet của nhà sản xuất.

Thông số kỹ thuật:

• Số cực: 2P
• Dòng định mức (In): 32A
• Dòng rò tác động (IΔn): 30mA (0.03A)
• Đường cong tác động: Loại C (thời gian cắt ngắn khi dòng điện gấp 5 đến 10 lần dòng định mức)
• Điện áp định mức (Un): 230V AC
• Tần số: 50/60 Hz
• Khả năng cắt ngắn mạch (Icu): Theo tiêu chuẩn của nhà sản xuất (thường là 6kA hoặc 10kA)
• Tiêu chuẩn: IEC 61009-1
• Chất liệu vỏ: Nhựa chống cháy, cách điện
• Kiểu lắp đặt: Gắn trên thanh ray DIN 35mm
• Màu sắc: Vỏ trắng, tay gạt đen, nút test màu xanh hoặc cam
• Tuổi thọ cơ học: Thông thường trên 20.000 lần đóng cắt
• Nhiệt độ làm việc: Theo tiêu chuẩn của nhà sản xuất
• Khả năng kết nối dây: Phù hợp với nhiều tiết diện dây dẫn

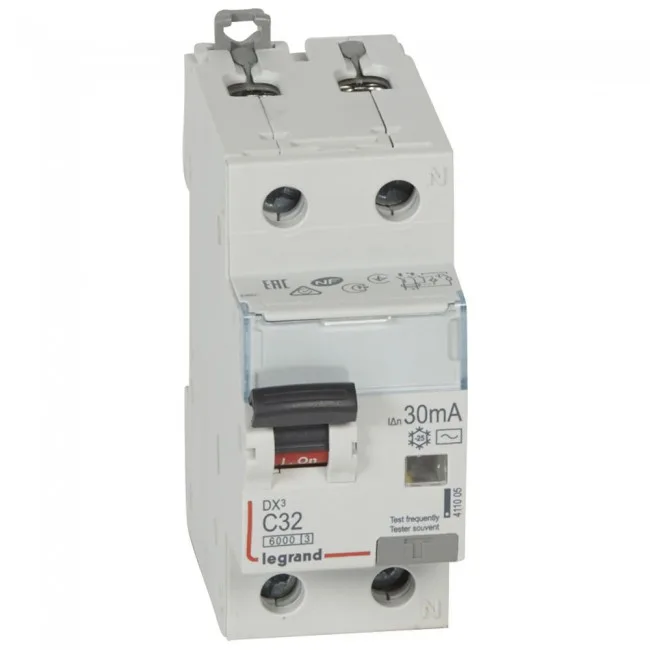

Đặc điểm nổi bật của Át chống giật + Quá tải Legrand RCBO 2P/32A - 30mA - 411005:

• Bảo vệ kép: Tích hợp cả chức năng chống điện giật (dòng rò) và bảo vệ quá tải, ngắn mạch trong một thiết bị duy nhất.
• Tiết kiệm không gian: Chỉ chiếm 2 module trên thanh ray DIN, giúp tiết kiệm diện tích trong tủ điện.
• Độ nhạy cao: Phát hiện nhanh chóng các dòng rò nhỏ (30mA).
• Hoạt động ổn định: Đảm bảo hiệu suất làm việc tin cậy.
• Thiết kế theo tiêu chuẩn châu Âu: Đảm bảo chất lượng và độ bền cao.
• Lắp đặt dễ dàng: Tương thích với các tủ điện dân dụng và công nghiệp tiêu chuẩn.
• Nút TEST: Tích hợp nút kiểm tra định kỳ chức năng chống giật.

Công dụng:

• Bảo vệ người sử dụng khỏi nguy cơ điện giật do dòng rò.
• Bảo vệ mạch điện và thiết bị khỏi các sự cố quá tải và ngắn mạch với dòng định mức tối đa 32A.
• Thường được lắp đặt cho các mạch điện 1 pha cần cả bảo vệ chống dòng rò và bảo vệ quá dòng với dòng định mức 32A, phù hợp cho các thiết bị điện có công suất lớn như bếp điện từ, máy nước nóng trực tiếp.

Cách sử dụng:

1. Lắp đặt: Gắn RCBO lên thanh ray DIN 35mm trong tủ điện.
2. Đấu nối: Kết nối dây nguồn (dây nóng L và dây nguội N) vào các cực vào và dây tải ra vào các cực ra tương ứng. Lưu ý quan trọng: Đấu nối đúng cực, dây nóng vào L và dây nguội vào N. Sử dụng dây dẫn có tiết diện phù hợp với dòng 32A.
3. Vận hành:
   • Bật (ON): Gạt tay gạt lên vị trí "I" hoặc "ON" để cấp điện cho mạch.
   • Tắt (OFF): Gạt tay gạt xuống vị trí "O" hoặc "OFF" để ngắt điện.
   • Khi có dòng rò, quá tải hoặc ngắn mạch: RCBO sẽ tự động ngắt mạch, tay gạt sẽ chuyển về vị trí "OFF". Cần kiểm tra và khắc phục nguyên nhân sự cố trước khi bật lại.
4. Kiểm tra định kỳ: Nhấn nút TEST (thường có màu xanh hoặc cam) ít nhất mỗi tháng một lần để đảm bảo chức năng chống giật của RCBO vẫn hoạt động tốt. Khi nhấn nút TEST, RCBO phải tự động ngắt mạch.

Cấu tạo:

Át chống giật + Quá tải RCBO 2P/32A - 30mA bao gồm các bộ phận chính sau:

1. Vỏ nhựa: Làm bằng vật liệu nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện.
2. Cơ cấu đóng cắt: Hệ thống các tiếp điểm động và tĩnh, lò xo và cơ chế truyền động liên kết với tay gạt, được thiết kế để chịu được dòng điện 32A.
3. Biến dòng vi sai (Zero-Phase Current Transformer): Phát hiện sự mất cân bằng dòng điện giữa dây nóng và dây nguội (dấu hiệu của dòng rò).
4. Mạch điện tử so sánh và kích hoạt: Xử lý tín hiệu dòng rò và kích hoạt cơ cấu ngắt mạch khi vượt quá ngưỡng 30mA.
5. Bộ phận bảo vệ quá tải (Thermal Trip): Sử dụng thanh lưỡng kim để bảo vệ khi dòng điện vượt quá dòng định mức trong thời gian dài.
6. Bộ phận bảo vệ ngắn mạch (Magnetic Trip): Sử dụng cuộn dây điện từ để tác động nhanh chóng khi có dòng ngắn mạch lớn.
7. Rơ-le ngắt mạch (Tripping Relay): Tác động lên cơ cấu đóng cắt khi có dòng rò, quá tải hoặc ngắn mạch.
8. Nút TEST: Cho phép kiểm tra chức năng chống giật.
9. Đầu nối dây (Terminal): Các клемы винтовые (vít) để kết nối dây điện vào và ra, có kích thước phù hợp với dòng 32A.
10. Cơ cấu cài đặt trên DIN rail: Thiết kế để dễ dàng gài và tháo lắp.
11. Tay gạt: Dùng để thao tác đóng/ngắt mạch và hiển thị trạng thái hoạt động.

Ưu điểm so với MCB + RCCB riêng lẻ:

• Tiết kiệm không gian lắp đặt.
• Đấu nối đơn giản hơn.
• Đảm bảo sự phối hợp bảo vệ tốt hơn giữa chống dòng rò và quá dòng.
