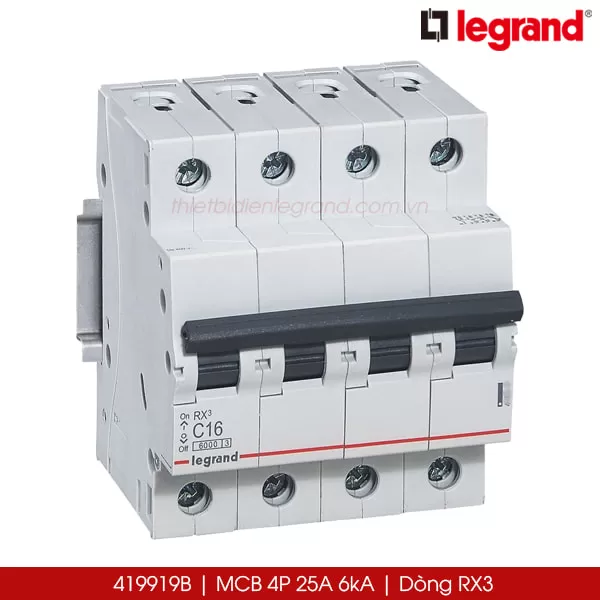

Đặc điểm nổi bật của Át MCB Legrand 4P/25A - 419919B:

• Thiết kế theo tiêu chuẩn châu Âu: Đảm bảo chất lượng và độ bền cao.
• Bảo vệ hiệu quả: Chống quá tải và ngắn mạch, bảo vệ an toàn cho hệ thống điện và thiết bị 3 pha có thêm dây trung tính.
• Hoạt động ổn định: Đảm bảo hiệu suất làm việc ngay cả trong điều kiện điện áp không ổn định.
• Đóng ngắt nhanh chóng và chính xác: Phản ứng kịp thời khi có sự cố xảy ra.
• Lắp đặt dễ dàng: Tương thích với các tủ điện công nghiệp và dân dụng tiêu chuẩn.
• Tuổi thọ cơ khí cao: Đảm bảo số lần đóng cắt lớn trong suốt quá trình sử dụng.
• Vật liệu chất lượng: Vỏ nhựa chống cháy, cách điện tốt, an toàn cho người sử dụng.

Công dụng:

• Bảo vệ mạch điện và các thiết bị điện 3 pha có dây trung tính khỏi các sự cố quá tải và ngắn mạch với dòng định mức tối đa 25A.
• Đóng và ngắt đồng thời cả 4 dây (3 pha và 1 trung tính) một cách an toàn và tiện lợi.
• Thường được sử dụng trong các mạch điện 3 pha có yêu cầu ngắt đồng thời cả dây trung tính để đảm bảo an toàn hoặc cho các mục đích bảo trì, sửa chữa. Cũng có thể được sử dụng để bảo vệ các mạch 1 pha khi cần ngắt cả dây nóng và dây nguội.

Cách sử dụng:

1. Lắp đặt: Gắn át tô mát lên thanh ray DIN 35mm trong tủ điện.
2. Đấu nối: Kết nối 3 dây pha (L1, L2, L3) và dây trung tính (N) vào các cực vào tương ứng, và đấu nối tương tự cho các cực ra. Đảm bảo đấu nối chắc chắn và đúng kỹ thuật với tiết diện dây phù hợp với dòng 25A.
3. Vận hành:
   • Bật (ON): Gạt tay gạt lên vị trí "I" hoặc "ON" để cấp điện cho mạch 3 pha có trung tính (hoặc 1 pha).
   • Tắt (OFF): Gạt tay gạt xuống vị trí "O" hoặc "OFF" để ngắt điện đồng thời cả 4 dây.
   • Khi có sự cố quá tải hoặc ngắn mạch trên bất kỳ pha hoặc dây trung tính nào (tùy thuộc vào thiết kế bên trong), át tô mát 4 pha sẽ tự động ngắt toàn bộ mạch. Cần kiểm tra và khắc phục sự cố trước khi bật lại.
4. Ứng dụng: Sử dụng để bảo vệ các mạch điện 3 pha có dây trung tính trong hệ thống điện công nghiệp và dân dụng, hoặc các mạch 1 pha đặc biệt.

Cấu tạo:

Tương tự như các MCB Legrand khác, át tô mát 4P/25A bao gồm các bộ phận chính sau:

1. Vỏ nhựa: Làm bằng vật liệu nhựa kỹ thuật chịu nhiệt, chống cháy và cách điện.
2. Cơ cấu đóng cắt: Hệ thống bốn bộ tiếp điểm động và tĩnh, hoạt động đồng bộ thông qua cơ chế truyền động liên kết với tay gạt.
3. Bộ phận bảo vệ quá tải (Thermal Trip): Sử dụng bốn thanh lưỡng kim, mỗi thanh tương ứng với một cực (3 pha và 1 trung tính), được thiết kế để tác động ở dòng quá tải trong phạm vi cho phép của 25A.
4. Bộ phận bảo vệ ngắn mạch (Magnetic Trip): Sử dụng bốn cuộn dây điện từ, mỗi cuộn tương ứng với một cực, được thiết kế để tác động nhanh chóng khi có dòng ngắn mạch lớn trên bất kỳ cực nào.
5. Buồng dập hồ quang: Gồm các tấm kim loại xếp song song giúp chia nhỏ và dập tắt hồ quang điện phát sinh khi ngắt mạch trên các tiếp điểm.
6. Đầu nối dây (Terminal): Các клемы винтовые (vít) để kết nối 4 dây vào và ra, đảm bảo tiếp xúc điện tốt.
7. Cơ cấu cài đặt trên DIN rail: Thiết kế để dễ dàng gài và tháo lắp trên thanh ray DIN tiêu chuẩn.
8. Tay gạt: Dùng để thao tác đóng/ngắt mạch bằng tay và hiển thị trạng thái hoạt động của át tô mát.
